柔性玻璃被弯折百万次而不损坏、输入文字后大模型即可生成图像、在手机中装入“量子SIM卡”即可进行量子密话……日前，中青报·中青网记者参加2025年“活力中国调研行”安徽主题采访时观察到，安徽正从强化源头创新、引进优质项目、培育青年人才等方面，加速布局创新引领、自主可控、竞争力强的未来产业体系，越来越多未来产业黑科技正走进现实。

安徽省发展改革委相关负责人介绍，安徽聚焦量子科技、空天信息、通用智能、低碳能源、生命科学、先进材料、未来网络7个重点领域和第三代半导体、先进装备制造、区块链、元宇宙等N个兼顾发展领域，推动形成多层次、多渠道的未来产业成长机制。“争取到2027年，未来产业相关体制机制初步形成，产业规模力争突破2000亿元；到2030年，形成发展长效机制，产业规模力争达5000亿元。”

中国科学技术发展战略研究院副研究员韩军徽观察指出，安徽未来产业具备四大特征，一是科技含量足，均以最前沿、最具突破性乃至颠覆性的重大科技突破为基础；二是转化周期长，从取得重大突破到具备规模效应、成为经济发展重要引擎，往往需要一定周期；三是研发投入大，需始终保持高强度研发投入，确保科技突破和成果顺畅转移转化；四是政策需求高，未来产业往往催生新业态、新模式，需要制定出台与之相适应的专项政策。

未来已来这些黑科技正走进现实

可控核聚变属于未来能源，被列入未来产业。记者走进位于合肥庐阳区的聚变堆园区聚变创新展览馆，探访全超导托卡马克核聚变实验装置（EAST）、紧凑型聚变能实验装置（BEST）的奥秘，了解到这些大国重器与核聚变商业化息息相关。

“太阳之所以发光放热，源于其内部不断进行的核聚变反应，核聚变商业化能使人类摆脱对化石能源的依赖。”中国科学院合肥物质院等离子体物理研究所团委书记叶华龙说，核聚变能源原料丰富，通过核聚变进行商业发电，虽然还有很长路要走，但未来已来，经过各方接续奋斗，若干年后有望实现核聚变发电和应用。

2023年，安徽出台《以创新模式加速推进聚变能商业应用战略行动计划（2022-2035年）》，确立核聚变开发应用实验堆、工程堆和商业堆“三步走”发展战略。

作为工程堆运营单位，聚变新能（安徽）有限公司引入多方投资，该公司董事长严建文说，“三步走”战略以技术突破为根基、以产业应用为导向，系统推进核聚变能源从实验室走向产业化。

截至目前，合肥汇集核聚变能源产业企业近60家，涵盖超导线材生产、主机设备制造、运营商等全产业链。严建文举例说，核聚变产业庞大，其中又衍生出的超导磁体、射频、离子源等细分技术，催生出一系列产品。

严建文同时担任合肥综合性国家科学中心能源研究院执行院长，近年来，研究院在合肥及周边孵化核聚变相关企业30余家，部分企业互为上下游。“我们正摸索前人没做过的产业化，科研人员奖励政策、企业孵化扶持等都在不断优化和完善。未来，加上更完备的市场化机制，实现核聚变发电将不是梦。”他说。

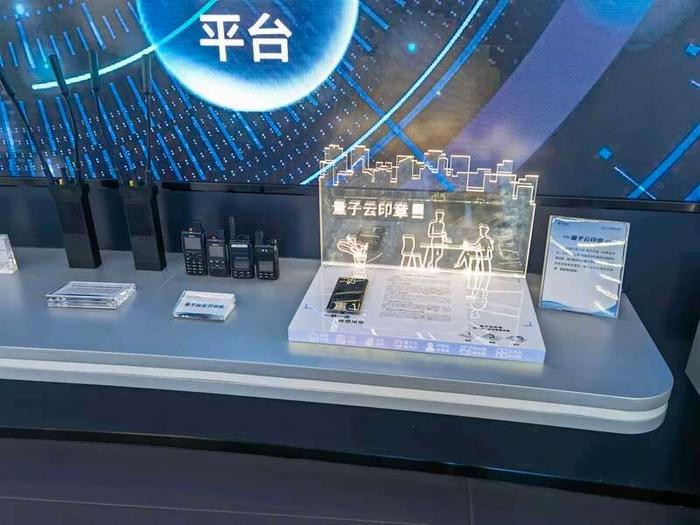

在位于合肥高新区的中电信量子集团展厅，记者看到该企业推出的量子密话密信平台，用装载该平台的手机进行“密话”，无法被窃听和破解。这是该企业量子密钥分发（QKD）技术的具体应用。

2023年，中电信量子集团在合肥成立。集团董事长吕品介绍，量子科技主要分量子计算、量子通信、量子精密测量三大领域，作为量子产业“国家队”，该集团已推出“量子+”科技产品30多项，覆盖政务、应急、工业、金融等重点领域，让量子技术走出“实验室”，走向大众生活。

安徽对量子并不陌生，在合肥高新区就集聚了超70家量子产业链企业，涵盖通信、计算、测量全产业链。“量子产业的培育，需要付出长期投入与耐心。”合肥市科技局副局长吕波说，近年来，合肥加快建设量子信息未来产业先导区等公共服务平台，加大对量子企业的资金、人才、场景、产业园区等要素全周期服务，拓展“量子+”场景示范应用。

青年人才涌入未来产业

今年5月，90后博士后王晶在位于合肥的智象未来信息技术有限公司（以下简称“智象未来”），找到了自己热爱的工作。目前，她正带领研发团队跟进具身智能相关项目，每天和代码打交道，训练模型，提升视频生成的清晰度和场景应用能力等。

智象未来于2023年成立，2024年9月落户合肥高新区，公司自主研发生成式视觉多模态大模型，用户给出想法指令，即能生成图片、视频等内容，降低制作门槛。

智象未来创始人兼首席执行官梅涛介绍，公司落户安徽以后，已与广告营销、影视制作、跨境电商、文旅等领域的客户合作，并对接新能源汽车、机器人等安徽优势产业，持续推进视频理解技术落地与融合。

2024年，合肥市人工智能产业总营收超千亿元。目前，集聚人工智能上下游企业超千家，包括科大讯飞、智象未来等一批龙头企业。

梅涛说，初始团队以计算机、人工智能等专业背景人才为主，随着业务发展，逐步吸纳艺术、设计、影视等专业背景人才。未来还将培养既懂人工智能，又具备设计、摄影、美术等能力的“AI+”人才。

在中电科芜湖钻石飞机制造有限公司（简称“电科飞机”），95后刘前志正专注于手头的航电布线工作。他入职该公司已经六年，每当看到自己参与制造的飞机起飞，内心都会涌起自豪感。

这家企业是国内通航产业领军企业及国内无人机领域细分市场主要供应商之一。27岁的祁晨昊于2022年加入该企业，负责基本装配工作。他说：“空闲时我还会到其他工位学习发动机修理、航电系统等技术。还计划考取民用航空器维修人员执照，将飞机生产制造到维修的全流程技能融会贯通。”

在该企业脉动式总装配生产线上，目前有装配维修技能人才近30人，分布在机身装配、航电工位、发动机装配等工序岗位，企业也打通了员工晋升路径。该企业党委书记、总经理田满林说，公司以师带徒形式锻炼年轻人，“一线技能人才以本地青年居多，近年来，当地政府也出台相应人才政策，返回安徽就业的研发人才越来越多。”

在合肥，低空经济龙头企业中科星图已经布局落地星图测控等9家子公司，建立超1000人的人才团队。近日，星图测控联合中国宇航学会青年科学家俱乐部及11家商业航天企业，发起“航天青年科学家培养计划”，计划每年为航天领域重点高校提供若干重点岗位。

“落户合肥的航天企业越来越多，但企业急需具有航天工程经验的人才。”星图测控副总裁梁志锋说，该计划为青年科研人才提供更多应用场景，为合肥低空经济、商业航天领域扩大人才储备，让更多想干事的青年“加速进场”。

上下游产业联系越来越紧密

调研中，记者看到，很多企业的产品正成为未来产业上下游领域不可或缺的“零件”。

位于安徽宣城市广德经开区的芯聚德科技（安徽）有限责任公司（以下简称“芯聚德科技”），仅成立两年，就成功量产半导体封装核心材料IC载板，填补安徽省在该领域的技术空白。

“在集成电路的微观世界里，如果把芯片比作‘大脑’，IC载板则是‘骨架’与‘桥梁’，它既要为芯片提供物理支撑，又要完成高密度电气互联。”芯聚德科技董事长康亮介绍，芯片制造产业链通常分为芯片设计、芯片生产、芯片封装测试三个环节。其中，IC载板属于封装测试环节的核心材料，全球IC载板市场长期被日本、韩国等厂商所垄断，中国厂商市场份额不足5%。

“我们做的就是通过研发和创新，实现高端载板国产替代。”康亮说，芯聚德科技IC载板项目分为三期建设，全部建成后，预计能为3000余人提供就业岗位。此外，广德地理位置优越，方便企业前往长三角地区联系客户。周边产业链也日趋成熟，便于和上下游企业联系合作。

广德这座皖南小城，集中了安徽省三分之二以上的PCB（印制电路板）企业，当地专门打造PCB产业园，引进一批骨干企业，完善集中污水处理厂、固体废物处理中心、职工服务中心等功能性配套基础设施，帮助企业有效降低综合运营成本。

“这是一块30微米的柔性玻璃，它非常薄，厚度只有A4纸的三分之一，连续弯折百万次而不损坏。”在位于安徽蚌埠市的中建材玻璃新材料研究院集团有限公司（以下简称“中研院集团”），工作人员刘爱丽手持一块卷起来的超薄柔性玻璃介绍道。

2018年，中研院集团成功量产0.12毫米“世界最薄触控玻璃”，实现中国玻璃行业从“跟跑”到“领跑”的跨越。2020年，他们在国内率先研发出30微米（0.03毫米）超薄柔性玻璃，实现了全链条国产化。

“让刚性玻璃变柔性，是场全链条革命。从玻璃结构设计、制造工艺优化到装备匹配升级，每个环节都面临挑战。”中研院集团负责人介绍，支撑这“薄如纸，韧如钢”研发成果的团队，35岁左右青年占比超过80%。

让深海探测器上浮的“空心玻璃微珠”、微弱光下也能发电的碲化镉玻璃……多年来，这支青年团队在玻璃新材料领域开拓“无人区”，推动玻璃新材料在新能源、生物医药和航空航天等未来产业领域广泛应用。

除了上下游产业紧密联系，政府部门也为未来产业提供支持保障。

去年底，《安徽省未来产业发展行动方案》印发实施，围绕未来产业技术、平台、项目、先导区、耐心资本、金融服务等九个方面出台支持举措，涵盖技术创新策源、企业梯次培育、场景应用拓展、产业先导集聚、机制改革赋能、要素汇聚支撑、生态营造优化等具体行动。

韩军徽建议，安徽要依托量子信息、聚变能源、深空探测等领域，加快建设国际科技合作平台，提高对全球未来产业科技人才的吸引力，加速集聚科创资源；另一方面，围绕中小企业转型升级、科技赋能、人才引育、企业融资等方面，加强对县域未来产业集群的政策供给，加快构建系统全面的政策体系。
